Schneide

zurück Seite 1 des Tiefbohrlexikons

siehe auch Spanen

der (geschärfte) Teil eines Werkzeuges, der als erster in das zu teilende/bearbeitende Werkstück eindringt und direkt am Schneidvorgang (Zerspanvorgang) beteiligt ist. Schneiden haben Keilform um die eingebrachten Kräfte durch Vergrösserung des Verhältnisses Kraft zu Fläche als hohe Druckkräfte wirksam werden zu lassen.

Schneiden für Tiefbohrwerkzeuge sind i.d.R aus Hartmetall und daher aus anderem Material hergestellt als der Werkzeuggrundkörper. Die Einsätze, die je nach Bauform eine oder mehrere Schneidkanten (Wendeschneidplatte) tragen können, sind daher entweder in die Grundkörper/Tragkassetten eingelötet oder geklemmt/geschraubt.

  • Schneide: der an der Spanentstehung beteiligte Bereich eines Bauteils, oft auch Bezeichnung des gesamten HM-Einsatzes
  • Schneidkante: die Linie an der die Span- und die Freifläche
    einander berühren,
  • Schneidplatte: auswechselbares Bauteil das mindestens eine Schneide trägt,
  • Wendeschneidplatte: auswechselbares Bauteil das mehr als eine
    Schneide trägt.

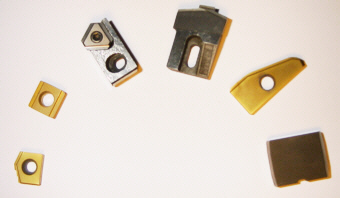

Schneiden und Schneidplatten für Tiefbohrwerkzeuge
von links: TiN beschichtete Schneidplatte für Vollbohrwerkzeug (ELB, BTA, Ejektor), TiN-Wendeplatte (Zwischenschneide BTA), Aufbohr-Wendeschneidplatte(BTA), in Kassette eingelötete Kernbohrwerkzeugschneidplatte, TiN-Formschneidplatte, Schälmesser
(2 gegenüberliegende Schneiden).
