ZLB-Tiefbohrwerkzeug

zurück Seite 1 des Tiefbohrlexikons

siehe auch ZLB-Tiefbohren

Werkzeug zum ZLB-Tiefbohren. Der ZLB-Bohrer wird vorzugsweise nicht auf Tiefbohrmaschinen sondern auf Bearbeitungszenten und anderen “konventionellen” Werkzeugmaschinen eingesetzt.

Es gibt drei Bauformen von ZLB-Tiefbohrerkzeugen:

  • ZLB-Werkzeuge aus Vollhartmetall (VHM),
  • ZLB-Werkzeuge mit VHM-Kopf der auf einen, aus dem vollen gearbeiteten, Stahlschaft gelötet ist,
  • ZLB-Werkzeuge mit HM-Schneide, die in ein gesicktes Rohr eingelötet ist.

ZLB-Werkzeuge werden im Durchmesserbereich von ca. 4 - 25 mm eingesetzt. Die erreichbaren Bohrtiefen (max. ca. 30 - 40 x Durchmesser) und Bohrungsgenauigkeiten/Oberflächenmeßwerte liegen unter denen der ELB-Tiefbohrwerkzeuge. Dafür können sie mit höheren Vorschüben und unter günstigen Bedingungen auch ohne Anbohrführung eingesetzt werden (kleinere L/D-Verhälnisse ).

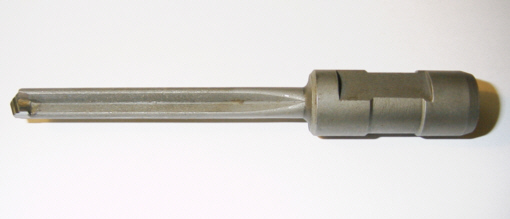

ZLB-Tiefbohrwerkzeug (Durchm. 8 mm, für L/D = 7)
 (Bauform mit gesicktem Rohr und eingelöteter HM-Schneide)
