Siehe auch Kräfte am BTA-Tiefbohrwerkzeug

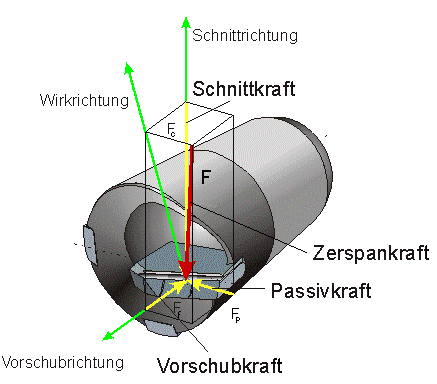

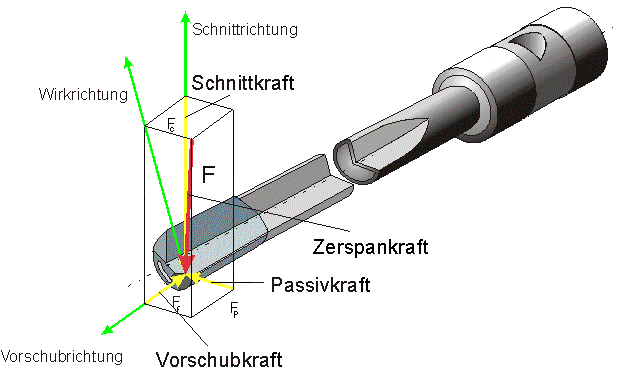

Die Kraft, die auf den Schneidkeil wirkt. Sie besteht aus den zwei senkrecht aufeinander stehenden Komponenten Schnittkraft (in Schnittrichtung) und Vorschubkraft (in Vorschubrichtung), die zusammen die Wirkkraft (Aktivkraft bilden.
Senkrecht zur Wirkkraft steht die Passivkraft, die Kraft, die nicht zur Spanentstehung beiträgt, sondern das Werkzeug aus dem Werkstoff “herausdrängt”.
Die Gegenkraft zur Zerspankraft, die zur Wahrung des Kräftegleichgewichtes am Tiefbohrwerkzeug notwendig ist, ist die
Summenkraft aller anderen am Tiefbohrwerkzeug angreifenden Kräfte. Das sind insbesondere die Kräfte an den Führungsleisten (und an der Rundschliffase) sowie die Vorschubkraft, die über die
Bohrstange/den Werkzeugschaft eingebracht wird.
Die Zerspankraft verursacht ein Moment, das ebenfalls durch ein entsprechendes Gegenmoment ausgeglichen wird. Im wesentlichen
geschieht dies durch das Bohrmoment, das über die Bohrstange/den Werkzeugschaft eingebracht wird.
|
