Führungsleistenlage

zurück Seite 1 des Tiefbohrlexikons

Lage der Führungsleisten am Umfang eines Tiefbohrwerkzeugs.

Bei einschneidigen BTA-, Ejektor- und klassischen ELB-Tiefbohr- werkzeugen ist die Lage der Leisten ähnlich wie im unten gezeigten Bild 1.

Komplexer aufgebaute Werkzeuge haben häufig eine sog. Hilfsleiste unter ca. 277°. Bei mehrschneidigen Werkzeugen sind die Winkel, unter denen die Führungsleisten angeordnet sind, unterschiedlich.

Bei ELB-Tiefbohrwerkzeugen haben sich neben der genannten Konstellation im ersten Bild (Grundform) in Abhängigkeit vom Einsatzfall weitere Lagen und Formen ergeben. Siehe hierzu Bild 2

Spanmaul

Führungsleiste 2 (180°)

Rundschliffase

Schneide (0°)

Führungsleiste 1
(ca 88°)

ggf. Hilfsleiste (ca 277°)

Bild 1:  Lage der Führungsleisten eines gelöteten
BTA-Tiefbohrwerkzeugs (Standardkopf)

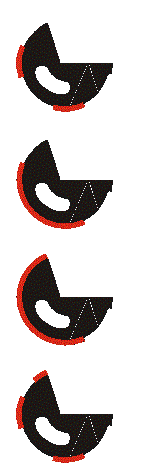

Umfangsform C
Standardanschliff für Stahlwerkstoffe

Umfangsform G
Anschliff für Stahlwerkstoffe,
Guß und Aluminium

Umfangsform D
Anschliff für Grauguß, weiches Aluminium

Umfangsform A
Anschliff für Aluminium, Stahlwerkstoffe, Messing,
besonders bei ungünstigen Anbohrverhältnissen wie unterbrochenen Bohrungen, schräge Flächen, ...

Bild 2: Lage der Führungsleisten bei ELB-Tiefbohrwerkzeugen
